产品简介

______________________________________________________________

　　一、概述

　　ZRJD型电动调节蝶阀由3810/3410系列电动执行机构与蝶阀组合构成。3810系列电子式电动执行器，是以220V交流单相电源作为驱动电源，接受来自计算机、调节器的4-20m DC，或者1-5V DC输入信号来运转的全电子式执行机构，机内有伺服系统，无需另配伺服放大器。

　　二、特点

　　ZRJD型电动调节蝶阀具有功能强，体积小，性能可靠等优点。配套简单，流通能力大，特别适合于介质是粘稠，含颗粒，纤维性质的场合。它可广泛应用于食品、环保、轻工、石油、化工、教学设备、造纸、电力等行业的工业过程自动控制系统中。

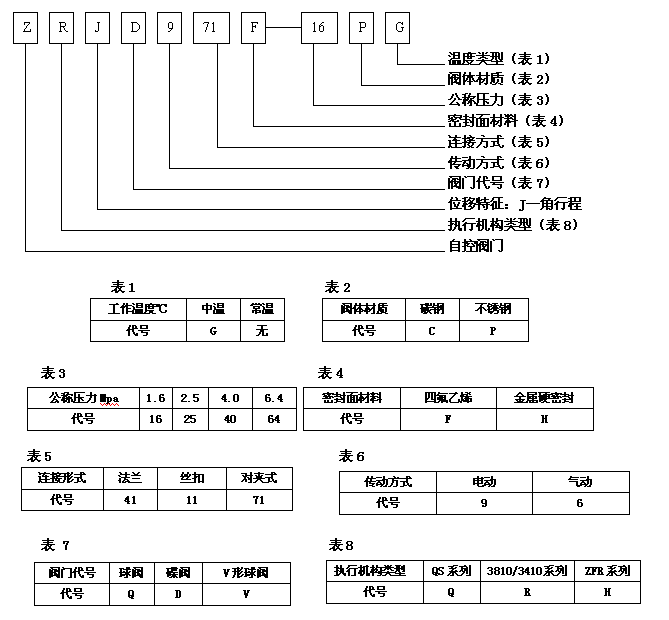

　　三、型号编制说明

　　四、工作原理和结构

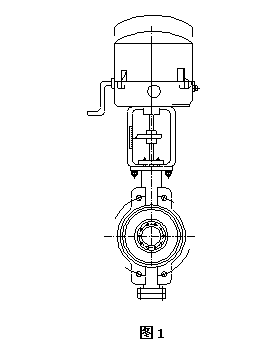

　　ZRJD型电动调节蝶阀由3810/3410系列电动执行机构与蝶阀组合构成。(如图1)

　　3810系列电子式电动执行器，是以220V交流单相电源作为驱动电源，接受来自计算机、调节器的4-20mDC，或者1-5V DC输入信号来运转的全电子式执行机构，机内有伺服系统，无需另配伺服放大器，关键部件“控制器”采用先进的混合集成电路，并用树脂浇铸固化，经老化处理，可靠性高，防潮，防震。

　　用电位器调整零点、行程、灵敏度方便易行;用功能开关任意选择正、反动作，选择断信号的三种状态。同时，执行器具有过载保护、温度保护及压缩弹簧保证阀门关严的三种保护功能。

　　是一种高可靠性的产品，可与各种直行程和角行程调节阀门组成模拟量控制型电动调节阀。

　　3410系列电动执行器是以220V交流单相电源为驱动电源，输入信号采用220V交流开关信号，电机采用交流可逆单相齿轮减速电机，开度检测采用精密导电塑料电位器，阀位输出可选择电阻或4～20mADC，可与各种角行程调节阀门组成开关控制型电动调节阀。

　　蝶阀是在圆柱形的阀体通道内，安有一个圆盘状蝶形阀板，它绕着轴线作0~ 90°旋转。蝶板处在0°时，阀门全闭，旋转到90度时，则阀门全开。蝶阀结构简单、体积小、重量轻，操作灵活、安装方便、流通能力大等优点，旋转90°即可快速启闭。

　　蝶阀具有较好的流量控制特性，蝶阀处于完全开启位置时，只有蝶形阀板厚度是介质流经阀体时的唯一阻力，所产生的压力降较小。

　　蝶阀与管道连接有对夹式、法兰式和对焊连接等几种。对夹式蝶阀是用双头螺栓将阀门夹接在两管道法兰之间。法兰式 蝶阀是阀门上带有法兰，用螺栓将阀门两端法兰与管道上的法兰连接起来。

　　还有一种就是蝶阀体与管道直接焊接，用于高压管道。现在先进的蝶阀都采用三偏心的密封结构，使阀门在开启、关闭过程中既可减少阀座与蝶板密封面之间的磨损，使阀门开启阻力小，并具有越关越紧的功能。

　　蝶阀的密封结构是蝶阀的最关键部分，直接关系到蝶阀的整体性能，决定它的寿命与效果。蝶阀有弹密封和金属硬密封两种基本密封形式。

　　弹性金属硬密封的密封力依靠弹性环产生微量变形与阀座吻合严密，而开启时变形消失，并迅速脱离密封面，能在较高温度和较高压力下使用，是目前先进、新型的管路控制阀门。不同的密封形式适用于不同介质和介质的温度。

　　五、主要技术数据

　　1、阀体

　　公称通径：50-200mm

　　公称压力：PN1.0，1.6MPa

　　连接形式：GB/T9113.1-2000

　　材料：HT200 ZG25I ZG1Cr18Ni9、ZGOCr17Ni12Mo2衬四氟

　　介质温度：常温型(P)：-20~+200 ℃、散热型：-40~+450℃

　　压盖形式：螺栓压紧式

　　填料：V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉编织填料

　　2、阀内组件

　　阀芯形式：阀板

　　流量特性：近似直线特性

　　材料：HT200、ZG25I、Icr18Ni9Ti衬橡胶、衬四氟乙烯

　　密封材料：不锈钢、橡胶、四氟乙烯

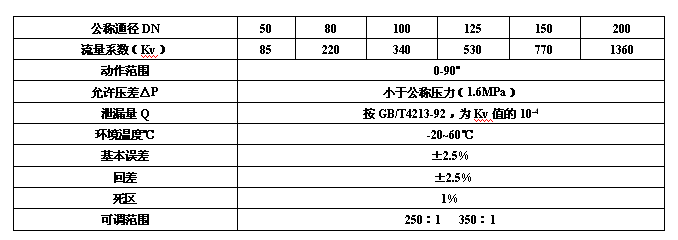

　　3、规格参数表

　　六、外形尺寸

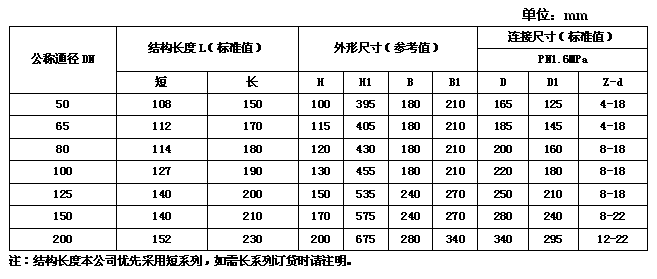

　　1、ZRJD97I型电动对夹式蝶阀外形及连接尺寸

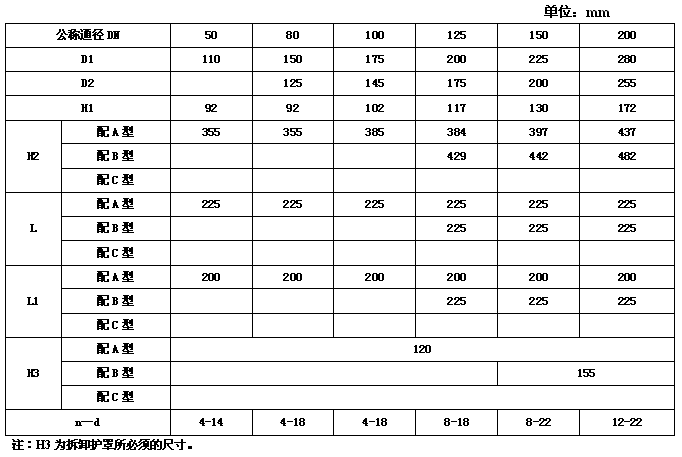

　　2、ZRJD94I型电动金属硬密封法兰式蝶阀外形及连接尺寸
