气动V型球阀 |
☆公称压力:1.6~6.4Mpa |
☆工作温度:常温/高温 |
☆阀体材质:碳钢/不锈钢 |
☆连接形式:法兰/丝扣/对夹式 |
产品简介
______________________________________________________________
一、概述
VFY气动V型调节球阀是一种直角回转式调节阀,它由GT系列 气动活塞式执行机构(单、双作用)和V形球阀二部分组成,与电磁阀和电气阀门定位器配套使用,输入 4~20ma DC信号及0.5~0.7Mpa气源即可控制运转,实现对压力、流量、温度、液位等参数的调节。它是以压缩空气为动力,阀杆带动阀芯在阀体内转动90°,可以实现全开-全闭的动作。
该产品按其密封性能分为金属密封与软密封。由于气动V型调节球阀为直角回转结构,当阀芯相对于阀座旋转时具有较强的剪切作用,尤其适用于带有纤维和微小颗粒介质的调节控制。
同时还具有结构紧凑、体积精小、运行可靠、密封性好、维修容易、安装方便、适应性强等特点。可广泛应用于石油,化工、轻工、电力、制药、造纸、冶金等工业自动控制系统中,作远距离集中控制或就地控制。
二、特 点
1、由于V型球阀流路简单、流阻较小,因而流通能力较大。
2、V型球阀阀芯上具有近似等百分比流量特性的V型和具有近似线性流量特性的U型两种缺口形式,因而无须通过定位器调整,即能实现不同流量特性的流量控制。
3、可调比可达到300∶1远大于直通单、双座调节阀。
4、具有较高的密封等级:软密封结构的泄漏等级为GB/T4213 VI级; 硬密封结构的泄漏等级为GB/T4213 IV级。
5、正、反作用方式变换较为方便,只需将阀芯初始位置旋转90O,即能实现作用方式的转换。
6、结构简单、维护方便。体积较小、易于安装。

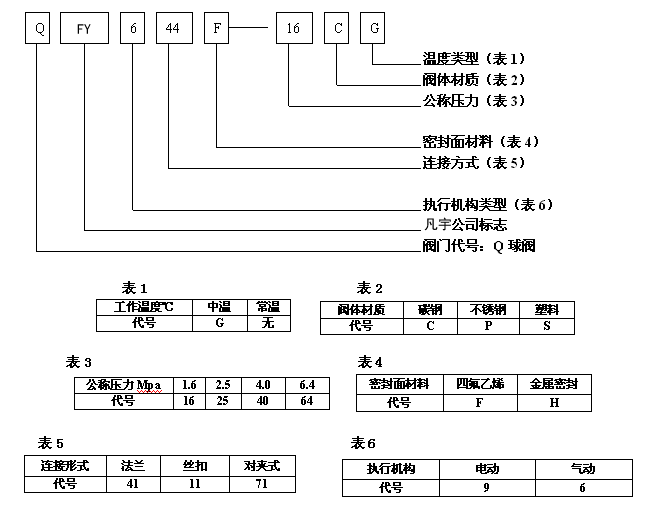

三、型号编制说明
四、工作原理和结构
VYH气动V型调节球阀由气动活塞式执行机构和V形球阀二部分组成。(如图1)
(图1)
GT系列气动执行机构相同规格有双作用式、单作用式(弹簧复位);标准旋转轴角度可调节-5~+50范围;所有滑动部件采用塑料轴承衬套、导向,保持最小摩擦力,并有效地抵抗磨损;外壳表面阳极化电镀,防腐蚀保护;
旋转轴镀硬质镍磷合金;螺丝、 螺母为不锈钢;单作用式弹簧预装在弹簧座内,很容易装配或增补弹簧数量;连接、安装接口标准化模块设计,方便配装球阀、蝶阀、信号盒及控制附件;
可选择旋转方向顺时针旋转或逆时针旋转;两端调节螺丝可调节小于标定角度调整。特殊的腐蚀环境可采用不锈钢外壳。
浮动球阀采用特殊设计的双斜面弹性密封圈,有效的降低了球体与密封圈之间的摩擦力,减少了操作力矩。当介质压力较小时,密封圈与球体接角面积较小,故有较大的密封比压,确保可靠密封。
当介质力较大时,密封圈与球体面积也相应增大。故密封圈能承受较大的介质推力而不会损坏,确保可靠密封。当介质的冲刷力较大时,特别设计的阀座防冲刷结构能有效的防止介质的冲刷,确保密封圈的使用寿命。
对于低压,超低压或真空工况用球阀,因介质本身的压力不能确保阀座可靠密封,而预紧力长期使用后又会衰减,特别设计的弹簧加载密封结构,能确保阀门长期可靠使用。
固定球阀可根据压力大小选择不同的密封形式:进口端密封、出口端密封、进口端双向密封。根据用户的需要,球阀的阀座及阀杆的密封部位,可加装注脂阀。当密封部位因擦伤而引起泄露时,通过注脂注入密封脂,可起瞬时密封存作用。
五、主要技术数据
1、阀体
公称通径:25~400mm (可制最小额定流量系数CV值:1.5)
公称压力:PN1.6、2.5、4.0、6.4Mpa。
连接形式:对夹式(管道法兰):JB78-59 JB79-59、法兰式:JB79-59
主要材质:304、316、316L、ZG251、ZG1Cr18Ni9Ti、ZG1Cr18Ni12mo2Ti、衬四氟乙烯、CF8、CF8m
温度范围:常温-20℃~180℃、中温-40℃~350℃
填料:V型聚四氟乙烯填料、柔性石墨
2、阀内组件
阀芯型式:V型阀芯
流量特性:近似等百分比
材料: Icr18Ni9TI、0017Ni12Mo2Ti
阀座材料:聚四氟乙烯(PTFE、特制PPL、金属阀座
可调比:350:1
3、执行机构
气缸型式: 单缸式或双缸式。
气缸工作压力:0.4~0.7Mpa。
气缸开关时间:双作用式1~5秒
气缸空气耗量:1~131L(HES)
电磁阀电源:220V AC、24V AC、24V DC
行 程:0O~90O
环境温度:—20℃~90℃(特殊需要:—40℃~150℃)
性 能:(带定位器)
基本误差: 2%
回 差:2%
死 区: 0.6%
软密封:GB / T4213 VI级
硬密封:GB / T4213 IV级
密封型式:可动不锈钢硬密封座
附件选用:进口、国产电—气阀门定位器
