产品简介

______________________________________________________________

　　一、概述

　　Z973型电动刀型闸阀采用对夹式结构，体积小，重量轻。完全敞开的通道，可以防止介质在阀内沉积。新研制的U型密封圈，可以保证阀门的良好密封性。闸板的外密封，则是通过嵌在阀体内具有弹性的密封条来实现，并可借助于螺钉、压板进行调整。

　　二、特点

　　Z973型电动刀型闸阀具有体积小、重量轻、流阻小、安装维修方便。

　　本阀广泛应用在选矿、冶金、造纸、污水处理、石化，发电厂，给排水、排渣等工业部门。

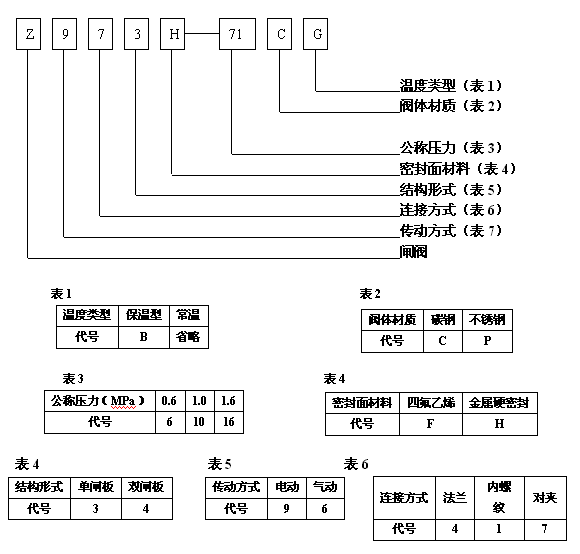

　　三、型号编制说明

　　四、工作原理和结构

　　Z973H型电动刀型闸阀由Z型多回转系列电动执行机构与刀型闸阀组合构成。(如图1)

（图1）

　　Z型多回转系列电动执行机构适用于启闭件做直线运动的阀门，如闸阀、截止阀、隔膜阀、柱塞阀、水闸阀等。用于阀门的开启、关闭或调节。是对阀门实现远控、集控和自控的必不可少的驱动装置。

　　结构由电动机、减速器、力矩控制器、开度指示器、手—电动切换机构、手轮及电气部分组成。当输出轴上受到一定转矩后，蜗杆除旋转外还产生轴向位移，带动曲拐，使撞块产生角位移，从而压迫凸轮，使支架上抬。

　　当输出力矩增大到整定转矩时，则支架上抬，直至微开关动作，切断电动机电源，使电机停转，从而实现对电动装置输出转矩的控制，达到保护阀门的目的。

　　凸轮轴与输出盘同步转动，当凸轮轴转至预先设定的行程位置时，紧固在凸轮轴上的凸轮使微动开关动作，切断电动机电源，从而实现对电动装置行程的控制。

　　刀形闸阀按照口径不同制成暗杆和明杆两种形式。暗杆DN100～1600mm，明杆 DN50～900mm，全圆形的直流通道设计，不存渣、不卡阻。

　　刀板底端加工成刀刃状，对松软物料如纤维、纸浆、木浆具有切断功能，阀板有多个支撑点，使阀板有很好的自对中。当阀门处于关闭状态，并承受背压时，阀板不发生偏移，能很好开闭。

　　在刀板上端安装有硬聚四氟乙烯刮泥器，可防止粉尘、砂砾等擦伤性物质进入填料盒，可显著提高刀板寿命。

　　五、技术参数和性能

　　1、阀体

　　阀体、填料函均为精密整体铸造，材质可根据用户需要选用硬质合金、不锈钢、304、316、316L、WCB等等。阀板材质选用不锈钢、精磨抛光处理可获得最佳密封效果。

　　密封圈采用硬密封或 PTFE 增强聚四氟乙烯材质，耐腐蚀、耐磨损、不沾渣。刀形浆闸阀内部可制成 V 形、三角形、五角形通道，以适应流体调节控制要求。

　　2、工作温度和压力

　　软密封(丁晴橡胶 NBR)≤80℃

　　(聚四氟乙烯 PTFE)：-40～180℃

　　碳素钢：-29℃～425℃

　　不锈钢：-40℃-600℃

　　铬钼钒钢：≤550℃

　　高铬镍钢：≤900℃。

　　压力：0.6、10、1.6MPa

　　六、安装尺寸

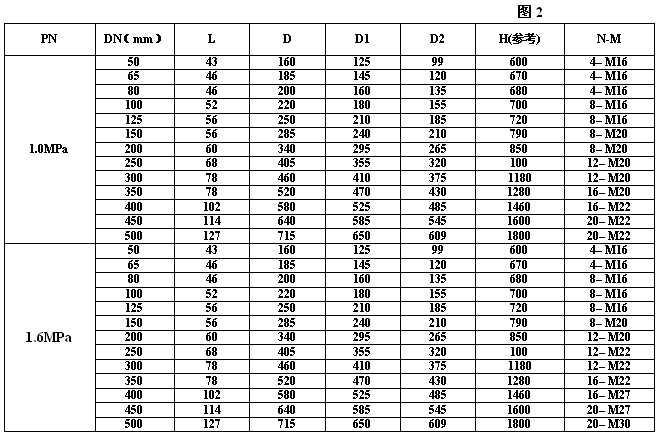

　　Z973H/W型对夹式电动刀型闸阀外形及连接尺寸
