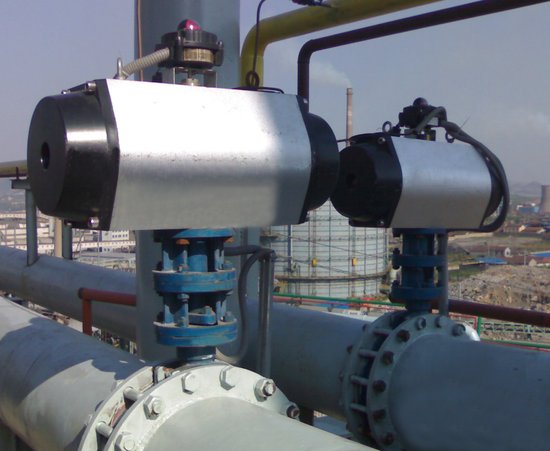

大口径气动蝶阀使用现场，如下图：

那么什么事气动蝶阀呢?

　　气动蝶阀是由气动执行器和蝶阀组成。气动蝶阀是用随阀杆转动的圆形蝶板做启闭性，以实现启用动作的气动阀门，主要做截断阀使用，亦可设计成具有调节或段阀兼调节的功能，目前蝶阀在低压大中口径管道上的使用越来越多。

　　气动蝶阀分类：不锈钢气动蝶阀，硬密封气动蝶阀，软密封气动蝶阀，碳钢气动蝶阀。

　　气动蝶阀的主要优点，结构简单，体积小重量轻，造价低，气动蝶阀该特点尤其显著，安装在高空暗道，经过二位五通电磁阀控制操作方便，也可调节流量介质。

　　气动蝶阀大致可分为以下几类：

　　气动法兰蝶阀，气动法兰式蝶阀该产品由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。适用于温度≤80～120℃如食品、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。

　　气动调节蝶阀是一种(阀板)绕垂直于通道的固定轴旋转的阀门，其由活塞式双作用或单作用(弹簧复位式)气动执行器和蝶形阀组成，属旋转高性能型调节或切断阀类，配用电，气阀门定位器或电磁阀、空气过滤减压器、限位开关(阀位回讯器)，可实现对工艺管路中流体介质的比例调节和二位切断控制，从而达到对流体介质的流量、压力、温度、液位等参数的自动化控制。

　　气动对夹式蝶阀，结构新颖，阀体构造为满足管道空间狭窄而形成的短距离对夹式结构，外部零泄漏，内部泄漏符合国家标准。

　　气动衬胶蝶阀，连接方式有法兰，对夹，密封内衬有丁晴橡胶，乙丙橡胶，耐热乙丙橡胶，天然橡胶，氯丁橡胶，氟橡胶，聚四氟乙烯，根据介质化学性质拥有更合理的选择。

　　气动衬氟蝶阀，防腐蚀衬氟蝶阀采用对分两片阀体组合,阀座与阀体内衬一体化,阀门工作时,只有全塑阀座与衬塑蝶板与介质接触,产品可承受“除熔融碱金属和元素氟”外的任何介质腐蚀,其中D71F46阀杆与蝶板(锻)为一体,表面均匀包覆一层FEP。阀体通道内表面光滑,流体阻力小,CV值高,流通能力强,扭矩适中,采用四级密封结构并在密封面外配以耐温抗老化的SI橡胶的弹性衬垫阀座,完全达到介质的零泄漏。

　　气动通风蝶阀，特点，阀板阀座间留有一条细缝，该产品适合在空气流通较差的环境中使用。

　　气动伸缩蝶阀，其主要特点如下：设计新颖、合理、结构独特、重量轻、操作方便、启闭迅速;伸缩蝶阀除了能作调节和截流作用、补偿管道温差所产生的热胀冷缩功能外，还能为安装更换、维修阀门提供方便。密封部位可调节更换、密封性能可靠等特点。
