产品简介

______________________________________________________________

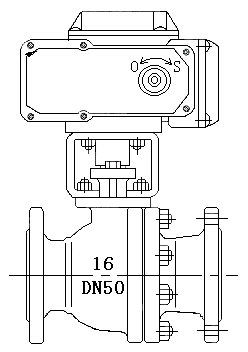

　　一、概述

　　ZHJQ型电动球阀采用一体化结构，输入继电控制信号或4~20mA DC、1~5V DC控制信号及单相电源即可控制运转，阀位输出可以选择无源触点、反馈电位器、4~20mA DC电流或1~5V DC 电压等信号。如果需要远程手动操作与自动控制系统的手/自动无扰动切换，可以配用我公司开发的SFD-2002(R)型阀门电动伺服操作器。

　　二、特点

　　ZHJQ型电动球阀具有功能强、体积小、轻便宜人、性能可靠、配套简单、流通能力大，特别适合于介质是粘稠、含颗粒纤维性质的场合。目前该阀广泛应用于食品、环保、轻工、石油、造纸、化工教学和科研设备、电力等行业的工业自动控制系统中。

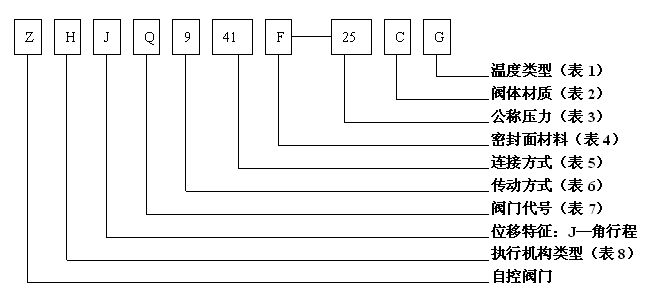

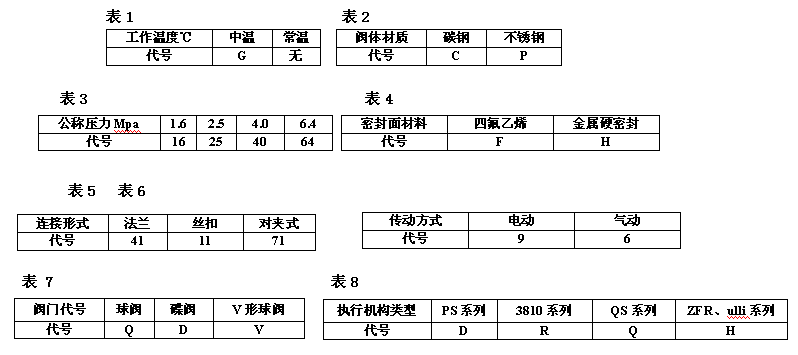

　　三、型号编制说明

　　四、主要技术数据

　　1、阀体

　　形 式：直通铸造或锻造阀、台湾三片式球阀、超短型对夹式球阀

　　公称通径：15-300mm

　　公称压力：PN1.6、4.0、6.4MPa、31.5MPa(定制)

　　连接形式：法兰式按JB78-59 、JB79-59

　　材 料：HT200、ZG25I、ZG1Cr 18Ni9、WCB、ZG0Cr17Ni、12Mo2衬制聚四氟乙烯

　　上阀盖：常温型：-20-+120℃

　　散热型：+120℃-+450℃

　　压盖形式：螺栓压紧式

　　填 料：V型聚四氟乙烯填料、含浸聚四氟乙烯填料、

　　石棉纺织填料、耐高温碳纤维填料

　　2、阀内组件

　　阀芯形式：O型阀芯

　　流量特性：快开型

　　材 料：1Cr18Ni9Ti、Oor17Ni 12Mo2衬聚四氟乙烯

　　密封面材料：聚四氟乙烯、硬密封

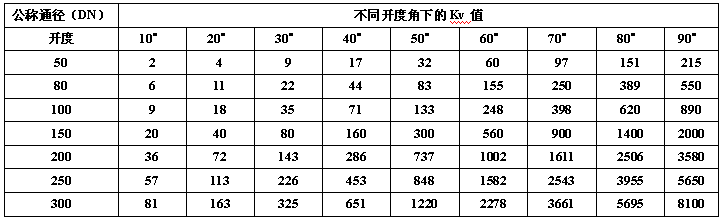

　　3、流量特性表

　　4、执行机构

　　类 型：可选PSQ、QSQ、FYR、Ulii系列或3810系列电子式角行程执行机构。

　　技术参数和性能：请参阅相应执行机构与伺服放大器的说明书，可与左斐阀门技术部联系索取相关资料。
