产品简介

______________________________________________________________

　　一、概述

　　FYJQ超小型电动球阀广泛应用于各类自动化操作系统，如液位、流量、压力控制、空调系统、消防系统、水处理系统与设备、化工及食品机器等。适用于多种安装环境，超小体积，可360°全方位安装。

　　二、特点

　　FYJQ超小型电动调节球阀是一种节能调节阀，其功耗小，且只有在阀门启动时才需耗电。该阀具有超小体积、超大力矩、超强防护功能。阀门结构独特，确保阀门紧闭，与管中水压无关。

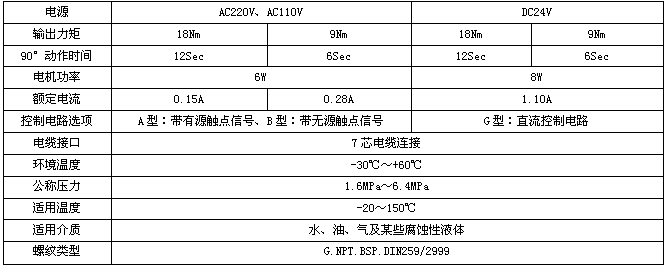

　　三、性能参数

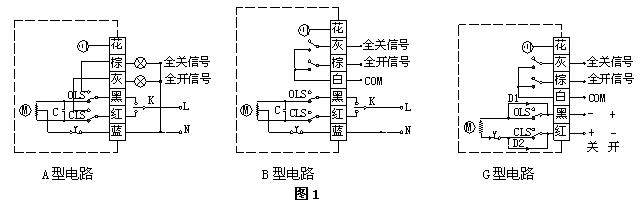

　　四、控制电路

　　●A型：带有源触点信号 通过开关电路实现“开”、“关”操作，并输出一组全开或全关有源信号。

　　接线端子说明：1、蓝线接电源中线;2、电源相线与红线接通时为“关”运行;3、电源相线与黑线接

　　通时为“开”运行;4、电源相线与红线接通时且“关”运行到位时，灰线所接“全关

　　信号”指示灯亮;5、电源相线与黑线接通时且“开”运行到位时，棕线所接“全开信

　　号”指示灯亮。

　　●B型：带无源触点信号 通过开关电路实现“开”、“关”操作，并输出一组全开或全关无源信号。

　　接线端子说明：1、蓝线接电源中线;2、电源相线与红线接通时为“关”运行;3、电源相线与黑线接

　　通时为“开”运行;4、白线为无源触点公共端;5、“开”运行到位时，棕线输出“全

　　开信号”;6、“关”运行到位时，灰线输出 “全关信号”。

　　●G型：直流控制电路，带无触点开关 根据二极管的单向导电性，通过对直流电源正负极换向，实现“开”、“关”操作，并输出一组全开或全关无源信号。

　　接线端子说明：1、红线接电源正极，黑线接电源负极时为“关”运行，黑线接电源正极，红线接电源负极时为“开”运行;2、白线为无源触点公共端;3、开”运行到位时，棕线输出“全开信号”;4、“关”运行到位时，灰线输出“全关信号”。

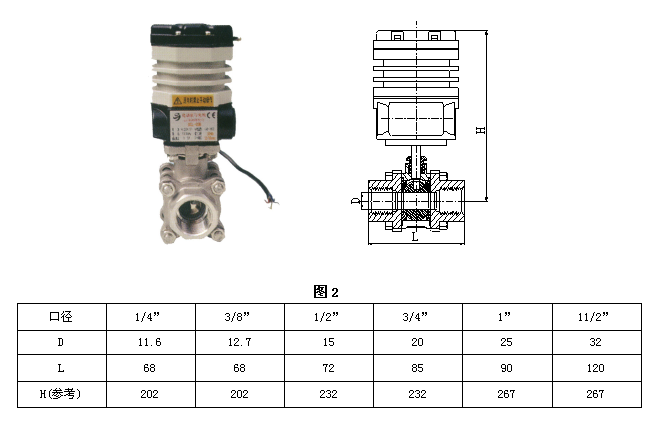

　　五、外形与安装尺寸

　　六、使用和维护及故障排除方法

　　1、安装与使用

　　(1)环境要求

　　①本产品即可在室内安装，也可在室外安装。

　　②本产品属非防爆产品，请注意避开易燃、易爆等环境。

　　③在长期有雨水、原料等飞溅和阳光直射的环境，需要安装保护整台电动执行机构的防护装置。

　　④应有足够的空间便于操作人员手动操作以及就地拆卸和维修的可能性。

　　⑤应安装在周边环境温度为-30℃~60℃范围内，不能在高温环境下使用。

　　(2)使用要求

　　①产品适用于ISO5211标准的阀门：安装尺寸F03、F04、F05，阀杆四方11×11或9×9，阀杆高度≤16mm.。

　　②与阀门连接时，执行机构与阀门都处于全关位置。

　　③与阀门连接时完毕后用手柄驱动执行机构全开、全关一次，确认运行平稳、无偏心、无歪斜，检查阀门在执行机构开度指示范围内能否实现全关和全开。

　　④用力不可过猛，否则会导致执行机构超程运行而造成损坏。

　　(3)工作介质温度的要求

　　①与阀门配套使用时，工作介质温度传到执行机构上面，执行机构温度会升高。

　　②工作介质温度在80℃以下时可直接安装。

　　③工作介质温度在80℃以上时不可直接安装，需加装散热装置。

　　(4)电动试运转

　　①按箱体上的控制回路图正确连接线路，确认无误后打开电源。

　　②开关投向close，执行机构驱动阀门向关闭方向(顺时针)运行，直至关限位开关(K1)动作，电动执行机构停转。

　　③开关投向open，执行机构驱动阀门向全开方向(逆时针)运行，直至开限位开关(K2)动作，电动执行机构停转。

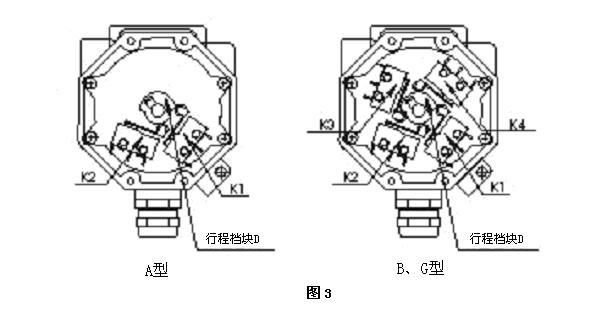

　　(5)极限位置开关(电气限位)的调整

　　①用手柄驱动执行机构至全关位置。

　　②松开行程档块D上的固定螺钉，顺时针方向转动D与之相对应的微动开关K1动作，在K1 刚刚发出动作响声时停止转动D并锁紧D上的固定螺钉，固定行程档块D，调试即可完毕。

　　2、故障分析与排除

　　3、保养与维修

　　(1)要经常检查管道有没有铁锈、焊渣、脏物、尘士;

　　(2)电源绝对不能有故障;

　　(3)定期检修;

　　(4)长期停放时，接口都要用塑料塞堵上。

　　(5)由于使用了寿命长、耐压性好的高级钼基润滑油，所以无须点检及加油。

　　(6)在阀门动作很稀少时，请定期驱动执行机构，检查有无异常。

　　(7)当调节阀在使用中不能满足操作要求，或者经过一段长时期的运行为了预防事故发生而作定期检查时，先将阀从管线卸下，清洗、拆卸、更换元件，重新组装测试后重新安装。

　　七、运输与贮存

　　1、 储运前检查各种标志是否完整、齐全、清晰、包装箱是否整齐牢固，无破损伤裂，最后检查钉箱包扎的可靠性和安全性。

　　2、 运输时应轻装轻卸，严禁抛滑和撞击

　　八、开箱与检查

　　1、产品运输到达用户后打开包装箱，小心搬运，打开即可安装使用。

　　2、包装箱内应有产品使用说明书、产品装箱单、产品合格证、产品质量跟踪卡。

　　九、订货须知

　　1、产品型号与名称;

　　2、公称通径DN(mm);

　　3、公称压力;

　　4、流量特性;

　　5、阀体材质;

　　6、额定流量系数;

　　7、介质种类和温度范围;

　　8、阀前后压力(压差);

　　9、电源电压和控制信号;

　　10、其他特殊要求。

　　注意事项：

　　1、通电时禁止手动操作。

　　2、除手动操作以外，请不要打开手动操作口的胶盖，以防止水或灰尘进入执行机构内部。

　　3、执行机构内部配有过热保护装置，当电机温度超过125℃时，过热保护装置将会自动切断电机电源。

　　4、使用时用户须加装漏电保护装置。

　　5、请确认输入电压及配线接点是否正确 。

　　6、不可将两台或数台执行机构的动力线串联或并联，否则由于电容的相互干扰将会造成动作失控和电机温升超标。

　　7、禁止超载使用执行机构。

　　厂家不承担任何对执行机构的不正当改变或维修之责任。
