V型球阀 |
☆公称压力:1.6~6.4Mpa |
☆工作温度:常温/高温 |
☆阀体材质:碳钢/不锈钢 |
☆连接形式:法兰/丝扣/对夹式 |
产品简介
______________________________________________________________
一、概述
ZDJV、ZQJV、ZHJV、ZRJV电动V型调节球阀,是我公司电动调节阀系列产品之一,它们分别由PSQ、QSQ、DYR、Ulli、3810、3410系列电动执行机构与V型球阀组合构成,单相电源即可控制运转。
电动执行机构是新发展起来的新型执行机构,适合中小型企业生产自动化的需要,它可由调节仪表的继电输出信号直接控制执行机构运转,也可配用相对应的伺服控制模块或伺服操作器,接受标准的4~20mA DC控制信号,伺服控制模块或伺服操作器同时输出一个与阀门开度相对应的4-20mA DC或1-5V DC阀位反馈信号。
ZDJV电子式电动V型调节球阀,配用德国进口PS系列电动执行机构,无需另配伺服放大器,输入控制信号(4-20mA DC或1-5V DC)及单相电源即可控制运转。伺服控制模块同时输出一个与阀门开度相对应的4-20mA DC或1-5V DC阀位反馈信号。
使用以上各种型号的电动V型调节球阀,均可以实现对压力、流量、温度、液位等参数的调节。
二、特点
电动V型调节球阀具有体积小、重量轻、结构简单、采用高精度电位器和伺服控制模块、使用方便、性能可靠、功能齐全、价格合理等特点。
阀芯上开有V型切口,具有密封性好、重量轻等特点,适用于除小口径,角型、三通连接外的大部分场合,是替代进口产品的佳产品,特别适用于泥浆和含有纤维性介质,以及含有微小固体悬浮物介质的调节。广泛应用于造纸业、制糖、石油、化工、冶金等行业的工业过程自动控制系统中。

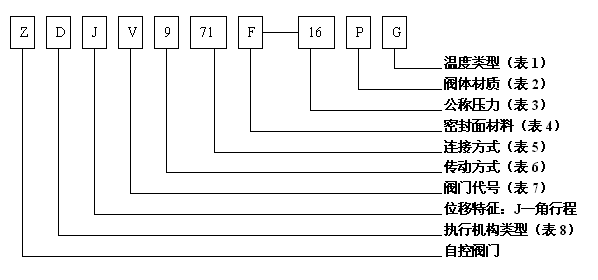

三、型号编制说明
四、主要技术数据
1、阀体:
公称通径:25-300mm
公称压力:PN1.6、4.0、6.4MPa
连接形式:法兰式按JB/T79.2-94凹或按JB78-5P对夹式法兰连接
材料:WCB、ZG1Gr18Ni9Ti、CF3M
填料:V型聚四氟乙烯填料、含浸聚四氟乙烯填料、
石棉纺织填料、耐高温碳纤维填料
温度:常温:-20℃~+120℃
散热:+200℃~+450℃
2、阀内组件
阀芯形式:V形缺口半球体
流量特性:近似等百分比或近似直线特性及快开特性
球体阀杆材料:2Cr131Gr18Ni9Ti、oCr17NI17Mo2(316L)
金属阀座材料:与阀杆材料相同、密封堆焊钴铬硬质合金
非金属阀材料:增强聚四氟乙烯、对位聚苯
3、执行机构
类型:可选用PSQ、QSQ 、DYR、Ulli、3810、3410、DKJ系列电动角行程执行机构。另外如果根椐用户需要选配了我公司生产的伺服放大模板、模块或R/I转换器,我们将随产品附上相关说明书与电气接线图。有关技术参数和性能请仔细阅读所选电动执行机构的说明书,确认接线正确后方能通电。

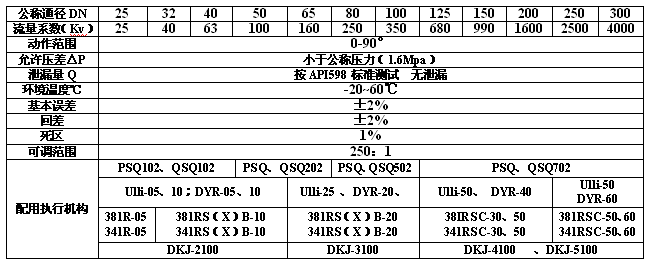

4、球阀规格参数表
